Niezatrzaskowy przełącznik światłowodowy 500 MW 1550nm 2x2 Bypass

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HILINK
Orzecznictwo: CE FCC Rohs
Numer modelu: HFSW-2X2B
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Czas dostawy: 1 ~ 4 dni robocze
  • Szczegóły informacji
  • opis produktu

Szczegóły informacji

Stan: Nowy Długość fali: 1260nm ~ 1650nm
Złącze: SC LC FC APC PC Moc MW: max 500MW
Gwarancja: 3 lata temperatura robocza: 0 ~ +70
High Light:

Przełącznik światłowodowy 2x2 Bypass

,

przełącznik światłowodowy 1550nm

,

przełącznik optyczny niezatrzaskowy 500MW

opis produktu

Pojedynczy tryb niezatrzaskowy 1550nm 2x2B obejście przełącznika światłowodowego z płytką PCB
Moduł wyłącznika obejściowego Hilink 2x2 Fiber Optic w metalowej obudowie dostępny do wysokich temperatur roboczych.Jest dostarczany z jednomodowym non-zatrzaskiem typu SC / APC 1310 i 1550 nm.Przełącznik światłowodowy obejściowy 2x2 łączy kanały optyczne, przekierowując przychodzący sygnał optyczny do wybranego światłowodu wyjściowego.Osiągnięto to za pomocą opatentowanej opatentowanej, opatentowanej konfiguracji opto-mechanicznej i aktywowanej za pomocą elektrycznego sygnału sterującego.Switch oferuje ultra-wysoką niezawodność i dużą szybkość przełączania, a także dwukierunkową wydajność.Przełączniki światłowodowe 2x2 Bypass to prawdziwe rozwiązanie przełączające do zastosowań w sieciach optycznych.


funkcje



Niezrównany niski koszt



Niskie straty wtrąceniowe



Wysoka izolacja kanału



Wysoka stabilność, wysoka niezawodność · Nie zawiera epoksydów na ścieżce optycznej · Zatrzaskowy i niezatrzaskowy









Cecha produktu



Parametry Jednostka     HI-FSW-2 × 2ba
  Zakres długości fali nm 850 ± 40 / 850 ± 40 lub   1260 ~ 1650
      1310 ± 40 1310 ± 40
  Testuj długość fali nm 850/1310       1310 / 1550,1260 ~ 1360,1510 ~ 1610
  Tłumienie wtrąceniowe 1, 2 dB     Maks .: 1,4
  Return Loss 1, 2 dB     MM ≥ 35 SM ≥ 55
  Przesłuch 1 dB     MM ≥ 35 SM ≥ 55
  PDL dB     ≤0,1
  WDL dB     ≤0,30
  Powtarzalność dB     ≤ ± 0,02
  Napięcie robocze V     3.0 lub 5.0
  Trwałość Cykle     ≥ 10 milionów
  Czas przełączania SM     ≤10
  Moc optyczna mW     ≤500
  temperatura robocza     0 ~ +70
  Temperatura przechowywania     -40 ~ +85
  Wilgotność względna %     5 ~ 95
  Wymiar mm   (L) 26,0 × (W) 25,5 × (H) 10,3 lub projekt klienta

Uwaga: 1. W zakresie temperatury roboczej i SOP.
2. z wyłączeniem złączy.





Niezatrzaskowy przełącznik światłowodowy 500 MW 1550nm 2x2 Bypass 0



PN Ścieżka optyczna Napęd elektryczny Czujnik stanu Droga optyczna
HL-FSW-2 × 2BA PIN1 PIN3 PIN2 PIN4
Bez zatrzasku P1 – P3 - - Blisko /



2x2 Bypass Mechanical Fiber Optic Switch 1310 / 1550nm Latching OXC system



Objazd
P1 – P4
P2 – P3
V + GND otwarty /



2x2 Bypass Mechanical Fiber Optic Switch 1310 / 1550nm Latching OXC system



Normalna




Aplikacje



Ochrona / przywracanie sieci optycznej



· Optyczny routing sygnału



· Konfigurowalne optyczne dodawanie / upuszczanie · Ochrona nadajników i odbiorników · Systemy testowania sieci · Oprzyrządowanie

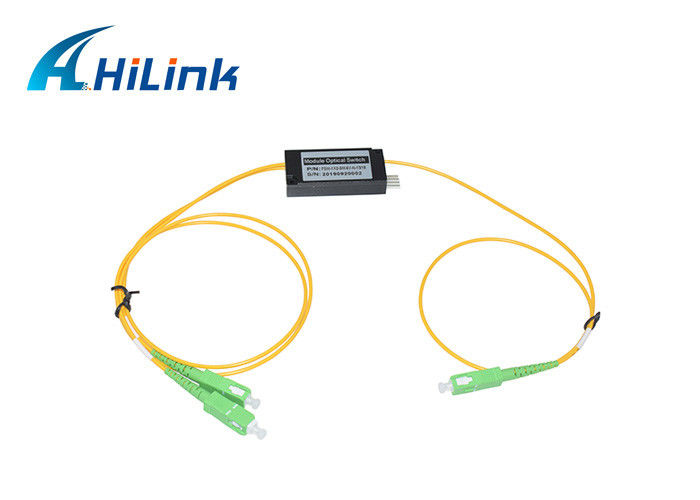

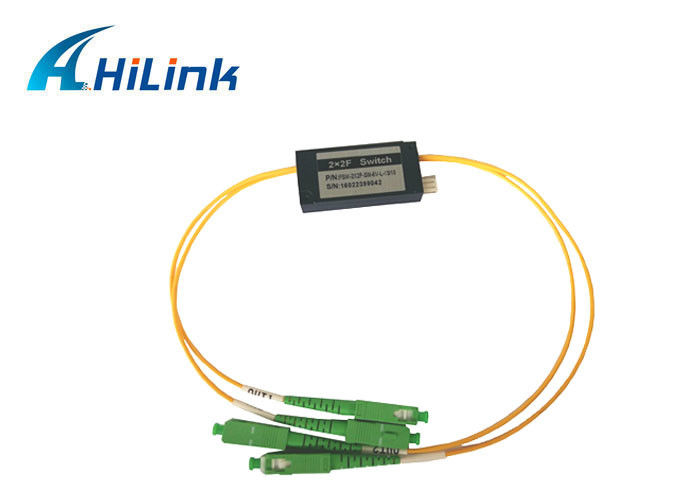

Prawdziwe zdjęcie





Niezatrzaskowy przełącznik światłowodowy 500 MW 1550nm 2x2 Bypass 3Niezatrzaskowy przełącznik światłowodowy 500 MW 1550nm 2x2 Bypass 4
