Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HILINK
Orzecznictwo:
CE FCC Rohs
Numer modelu:
HL-SWD2X2Bx
Wideo
Wideo
Wideo

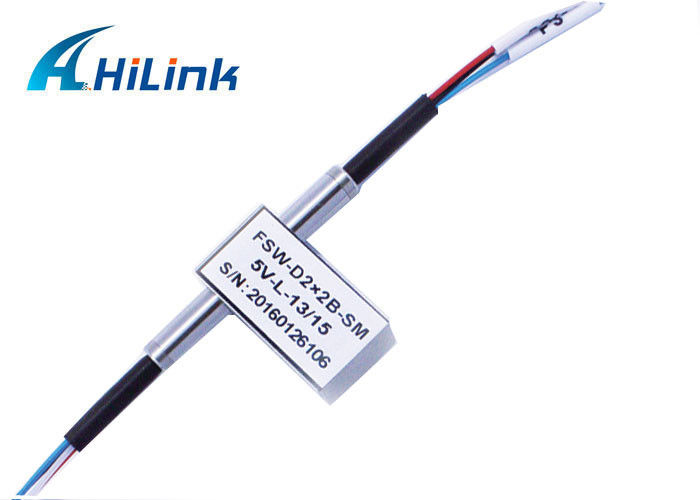

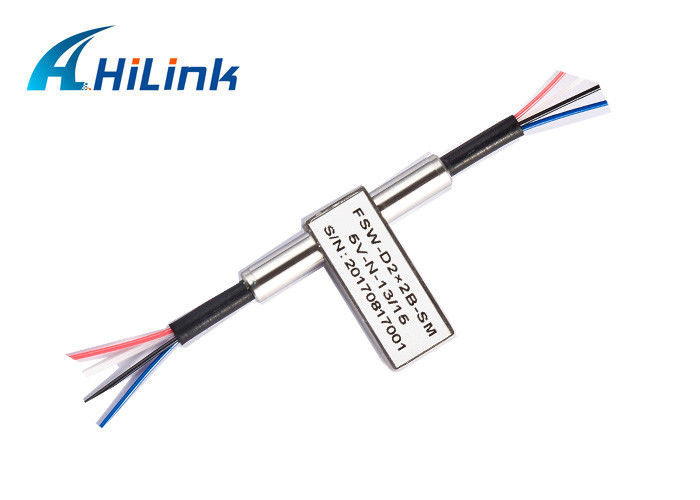

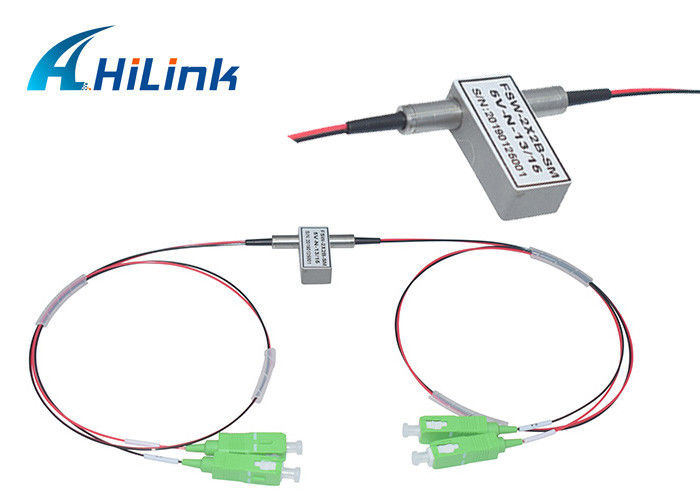

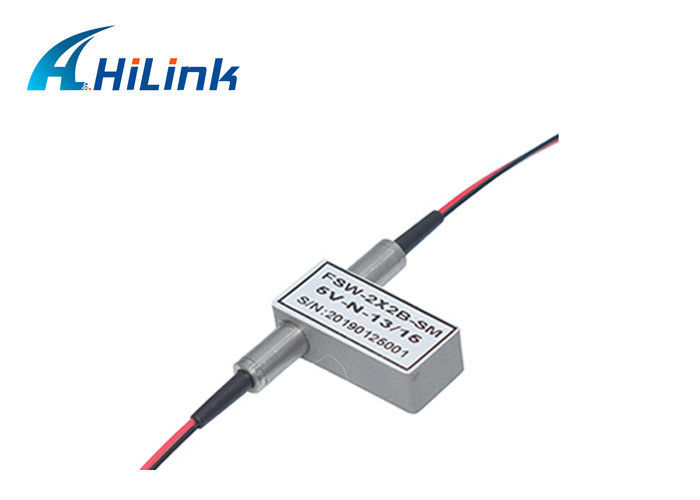

D2x2B 1310nm 1550nmMechaniczny jednomodowy przełącznik światłowodowy o zwartej konstrukcji
Mechanichal Optical Switch Hilink Dual 2x2B łączy kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranych światłowodów wyjściowych.Przełącznik posiada zintegrowane elektryczne czujniki położenia. Oparty na technologii filtra cienkowarstwowego, który zapewnia niezawodną metodę zmiany pola światła
Podwójny mechaniczny przełącznik optyczny 2x2B (D2x2B) obsługuje wszystkie zakresy długości fal 1260nm ~ 1650nm lub wielomodowe 850nm, oferuje ultra-wysoką niezawodność, niskie straty wtrąceniowe, dużą szybkość przełączania, a także dwukierunkową wydajność.Przełączniki optyczne są szeroko stosowane w sieciach optycznych, zabezpieczeniach, ochronie nadajników i odbiorników, systemach testowania sieci i oprzyrządowaniu.
cechy
Kompaktowa konstrukcja, miniaturowy rozmiar
Krótki czas przełączania
Dwukierunkowy
Niskie zniekształcenia optyczne
Niskie przenikanie, niskie straty wtrąceniowe
Szeroki operacyjny zakres długości fal
Pakiet zgrzewany
Bardzo stabilny i niezawodny
Nie zawiera epoksydów na ścieżce optycznej
Tryb pojedynczy lub tryb wielomodowy opcjonalny
Bezpieczne zatrzaskiwanie i niezatrzaskiwanie
Aplikacje
Sieć optyczna
Ochrona / przywracanie
Optyczny routing singnal
Konfigurowalne optyczne dodawanie / upuszczanie
Ochrona nadajnika i odbiornika
System testowania sieci
Specyfikacja wydajności
| Parametry | Jednostka | HL-FSW-D2 × 2B | |
| Zakres długości fali | nm | 670 ~ 980 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,6 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥30 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
| Zasilacz | v | 3.0 lub 5.0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ~ + 70 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | dostosowywanie jest dostępne. | |
Trasy optyczne D2X2Bypass
Projekt kołków
| Rodzaj | Stan | Definicja pinów | Moc | Monitorowanie stanu | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Bez zatrzasku | ZA |
P1-P3 P1'-P3 ' |
- | - | - | - | Blisko | otwarty | otwarty | Blisko |
| b |
P1-P4, P2-P3 P1'-P4 ', P2'-P3' |
V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
| Zatrzaskowy | ZA |
P1-P3 P1'-P3 ' |
- | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| b | P1-P4, P2-P3 | V + | - | GND | - | otwarty | Blisko | Blisko | otwarty | |
Informacje dotyczące zamawiania
|
Przełącznik światłowodowy D2 × 2B - informacje do zamówień: FSW-D2 × 2B-ABCDEFG
|
||||||
|
ZA
|
b
|
do
|
re
|
mi
|
fa
|
sol
|
|
Typ włókna
|
Operacyjny
Napięcie |
Typ przełącznika
|
Testuj długość fali
|
Typ rury
|
Długość włókna
(Dołącz złącze) |
Złącze
|
|
SM: SM 9/125
M5: MM, 50/125 M6: MM, 62,5 / 125 X: Inni |
3: 3V
5: 5V |
L: Zatrzaskowy
N: Bez zatrzasku |
850: 850nm
1310: 1310nm 1550: 1550nm 1310/1550: 1310 / 1550nm X: Inni |
25: 250um
90: 900um X: Inni |
05: 0,5 m ± 5 cm
10: 1,0 m ± 5 cm 15: 1,5 m ± 5 cm X: Inni |
OO: Brak
FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Inni |
W przypadku 2x2B
