Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | HILINK |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | 10G-ZR-1550-120KM |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie blistrowe, 10 sztuk/taca |
| Czas dostawy: | 1-3 dni |
| Zasady płatności: | T/T, Western Union |
|
Szczegóły informacji |
|||
| Prędkość transmisji danych: | 10 Gb/s | Długość fali nm: | 1550NM |
|---|---|---|---|
| Odległość transferu: | 120km SMF | Złącze: | Duplex LC |
| DDM: | TAK | Gwarancja: | 3 lata |
| High Light: | 120-kilometrowy optyczny moduł nadawczo-odbiorczy SMF,optyczny moduł nadawczo-odbiorczy DDM SFP +,transceiver światłowodowy Duplex LC Sfp |
||
opis produktu

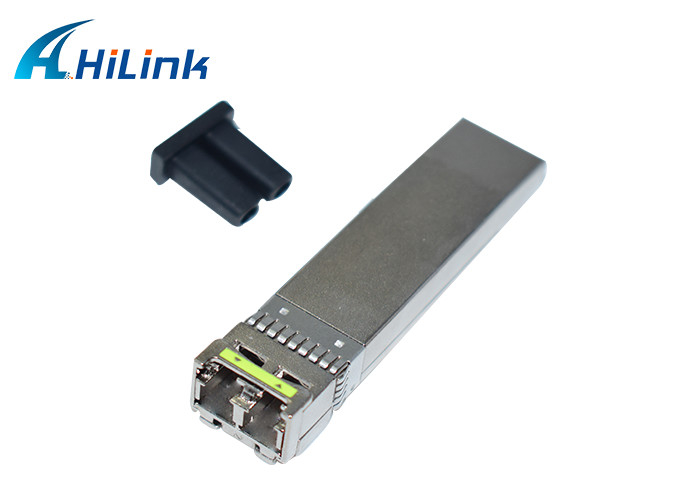

10G-ZR-120KM SFP + 120KM LC 1550nm światłowodowy moduł nadawczo-odbiorczy SMF
Cechy:
Tolerancja dyspersji od 0 do +2400 ps/nm (zasięg ~120 km bez kompensacji dyspersji)
Obsługuje szybkości transmisji od 9,95 do 11,3 Gb/s

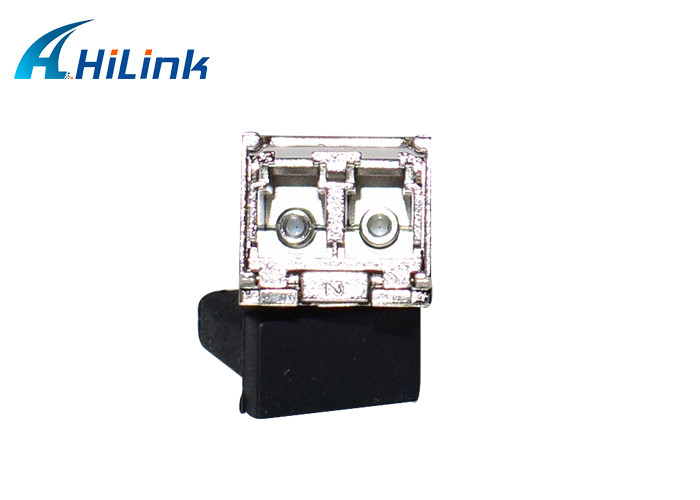

Dwustronne złącze LC
Chłodzony nadajnik CML 1550nm, fotodetektor APD
Łącza SMF do 120km
Zasilanie: + 3,3 V
Pobór mocy <1,8 W
Zakres temperatur: 0 ~ 70 ° C
Podanie:
10GBASE-ZR/ZW Ethernet
SONET OC-192/SDH
Kanał światłowodowy 10G
Ogólny
HLPG120D firmy HILINK jest bardzo kompaktowym optycznym modułem nadawczo-odbiorczym 10 Gb/s do zastosowań w szeregowej komunikacji optycznej z prędkością 10 Gb/s.HLPG120D konwertuje szeregowy elektryczny strumień danych 10Gb/s na optyczny sygnał wyjściowy 10Gb/s i optyczny sygnał wejściowy 10Gb/s na szeregowe elektryczne strumienie danych 10Gb/s.Szybki interfejs elektryczny 10 Gb/s jest w pełni zgodny ze specyfikacją SFI.
Parametry optyczne (TOP= 0 do 70°C, VCC = 3.135do 3.465woltów)
| Parametr | Symbol | Min. | Typowy | Maks.. | Jednostka | Notatka |
| Sekcja nadajnika: | ||||||
| Środkowa długość fali | λt | 1530 | 1550 | 1565 | Nm | |
| szerokość widmowa | λ | 0,3 | Nm | |||
| Średnia moc optyczna | Pavg | 0 | +5 | dBm | 1 | |
| Moc optyczna OMA | Poma | -2,1 | dBm | |||
| Laser wyłączony | Poff | -30 | dBm | |||
| Wskaźnik wymierania | ER | 8,2 | dB | |||
| Kara rozproszenia nadajnika | TDP | 3,0 | dB | 2 | ||
| Względna intensywność hałasu | Rin | -128 | dB/Hz | 3 | ||
| Optyczna tolerancja strat powrotnych | 21 | dB | ||||
| Sekcja Odbiorcy: | ||||||
| Środkowa długość fali | λr | 1260 | 1600 | Nm | ||
| czułość odbiornika | Sen | -24 | dBm | 4 | ||
| Utrata potwierdzeń | LOSA | -34 | - | dBm | ||
| Los Deser | LOSD | -24 | dBm | |||
| Losowa histereza | LOSh | 0,5 | dB | |||
| Przeciążać | Sat | -7 | dBm | 5 | ||
| Odbicie odbiornika | Rrx | -26 | dB | |||
Notatka:
1. Dane dotyczące średniej mocy mają charakter wyłącznie informacyjny, zgodnie z IEEE802.3ae.
2. Rysunek TWDP wymaga, aby płyta główna była zgodna z SFF-8431.TWDP jest obliczany przy użyciu kodu Matlab podanego w klauzuli 68.6.6.2 IEEE802.3ae.
3. Odbicie 12dB.
4. Warunki testów odbiorników pod obciążeniem zgodnie z IEEE802.3ae.Testowanie CSRS wymaga, aby płyta główna była zgodna z SFF-8431.
5. Przeciążenie odbiornika określone w OMA iw najgorszym stanie pełnego obciążenia.
Wymiary mechaniczne
