Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HILINK |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | HL-QSFP-SWDM4 |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 szt. |
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie blistrowe |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply: | 100 sztuk dziennie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Moduł 40G QSFP + SWDM4 | Pakiet: | QSFP+ |
|---|---|---|---|
| Szybkość przesyłania danych: | 40 Gb/s | Długość fali: | 850-940nm |
| kanały: | 4 kanały | Dystans: | 240M OM3, 350M OM4 |
| Nadajnik: | SWDM oparty na Vcsel | Złącze: | Duplex LC |
| High Light: | Moduł optyczny złącza LC,optyczny moduł nadawczo-odbiorczy MMF 240M,optyczny moduł nadawczo-odbiorczy 40G OM3 |
||
opis produktu

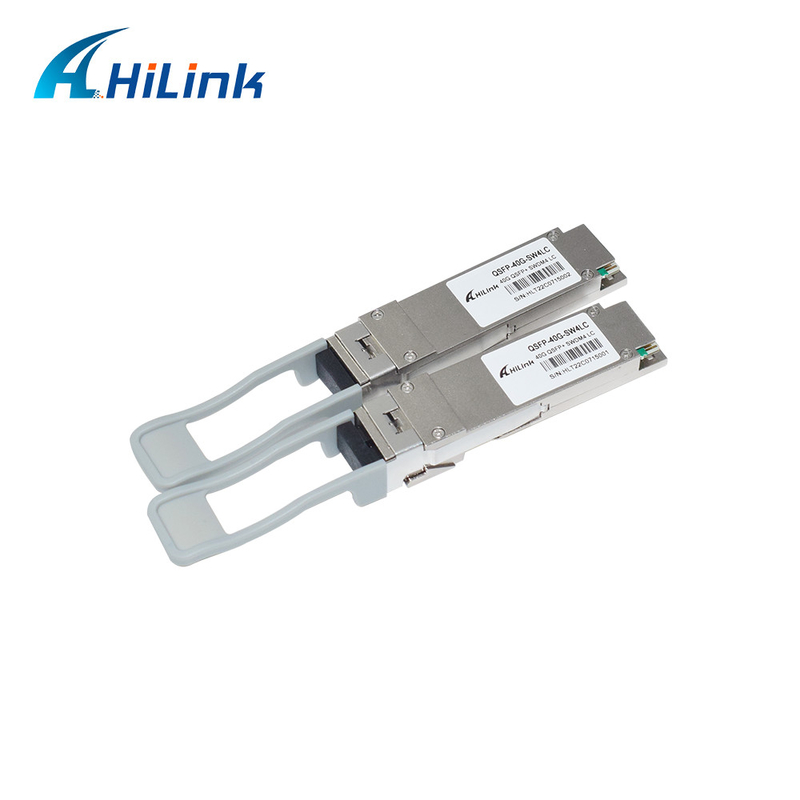

40G QSFP + SWDM4 850-940nm MMF 240M OM3 LC Złącze Moduł optyczny
HilinkModuły nadawczo-odbiorcze 40G QSFP+ SWDM4 są przeznaczone do użytku w modułach nadawczo-odbiorczych są przeznaczone do użytku w łączach 40G Ethernet przez światłowód wielomodowy dupleks.Cztery kanały/linie w regionie 850-940nm @ 10Gbps do transportu sygnału Ethernet.Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem interfejsu I2C, zgodnie z wymaganiami QSFP+ MSA.
Cechy
Specyfikacje
| Przedmiot nr. | HL-QSFP-SWDM4 | Nazwa dostawcy | Hilink |
| Typ formularza | QSFP+ | Maksymalna szybkość transmisji danych | 40 Gb/s |
| Długość fali | 850-940nm | Maksymalna odległość kabla | 350M |
| Interfejs | LC Duplex | Komponenty optyczne | VCSEL |
| Rodzaj kabla | FRP | Wsparcie DOM | TAk |
| Komercyjny zakres temperatur | 0 do 70°C (32 do 158°F) | Kod zharmonizowany HTS | 8517706000 |
| Parametr nadajnika | Uliczka | Min | Typowy | Maks. | Jednostka | Notatka |
| Wskaźnik sygnalizacji, każdy pas | 10,3125, 9,953 ± 100 ppm | Gb/s | ||||
|
Zakres długości fali linii |
Pas 0 Pas 1 Pas 2 Pas 3 |
844 874 904 934 |
858 888 918 948 |
Nm |
||
| Różnica w sile startu między dowolnymi dwoma liniami | 4,5 | dBm | ||||
| Szerokość widmowa RMS przy 850nm przy 880nm, 910nm, 940nm |
Pas0 Pas1,2,3 |
0,53 0,59 |
Nm |
|||
| Amplituda modulacji optycznej (OMA), każda linia | -5,5 | 3 | dBm | |||
| Średnia moc wystrzelenia na linię | -7,5 | 3 | dBm | |||
|
Uruchom Power Tx OMA-TDP |
Pas 0 Pas 1 Pas 2 Pas 3 |
-6,4 -6,0 -6,5 -7,0 |
dBm |
|||
|
Zamknięcie oczu z nadajnikiem i dyspersją |
Pas 0 Pas 1 Pas 2 Pas 3 |
3,7 4.0 4,5 5.0 |
dB |
|||
| Wskaźnik wymierania | 2 | dB | ||||
| Optyczna tolerancja strat powrotnych | 12 | dB | ||||
| Średnia moc startowa na linię przy wyłączonym stanie TX | -30 | dBm | ||||
| Otoczony strumień |
>=86% przy 19um <= 30% przy 4,5um |
|||||
|
Y2, Y3} Współczynnik trafień 5x10-5 trafień na próbkę |
{0,23,0,34,0,43,0,27,0,35,0,4} |
|||||
| Parametr odbiornika | Uliczka | Min | Typowy | Maks. | Jednostka | Notatka |
| Wskaźnik sygnalizacji, każdy pas | 10,3125, 9,953 ± 100 ppm | Gb/s | ||||
|
Zakres długości fali linii |
Pas 0 | 844 | 858 |
Nm |
||
| Pas 1 | 874 | 888 | ||||
| Pas 2 | 904 | 918 | ||||
| Pas 3 | 934 | 948 | ||||
| Próg uszkodzeń na każdym pasie | 3,8 | dBm | ||||
|
Średnia moc odbioru, każda linia |
-12,9 -12,5 -12,2 -11,9 |
2,4 |
dBm |
|||
| Moc odbiornika, każda linia (OMA) | 3 | dBm | ||||
| Czułość odbiornika OMA, na linię | -9,1 | dB | ||||
|
Różnica w mocy odbioru między dowolnymi dwoma pasy (OMA) |
5 | dB | ||||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -13 | dBm | ||||
| RX_Los_Histereza | 0,5 | dBm | ||||
| Odbicie powrotne | -12 | dB | ||||
Transceiver optyczny Hilink 100% kompatybilność:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
Aplikacje
Szczegóły Zdjęcia
Zalety Hilink
1. Hilink, profesjonalny producent założony w 2007 roku, specjalizuje się w komunikacji sieci optycznej z ponad 10-letnim doświadczeniem.
2. "Kredyt to podstawa, jakość jest pierwsza", wszystkie nasze produkty są nowe, nigdy nie używamy używanych komponentów.
3. Nasze transceivery optyczne są kompatybilne z Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
4. Na wszystkie nasze produkty światłowodowe udzielamy 3 letniej gwarancji od daty wysyłki.
5. Wszystkie nasze produkty QSFP, QSFP28, QSFP56, QSFP-DD, CWDM / DWDM / Bidi SFP / SFP + / XFP, AOC / DAC przechodzą CE, ROHS, FCC.
6. Dostarczamy również rozwiązania optyczne DWDM CWDM WDM.
FAQ
1. Czy mogę zamówić próbkę?Jakie jest Twoje MOQ?
Przykładowe zamówienie jest obsługiwane do testowania jakości towarów.1 sztuka to MOQ.
Dopuszczalne są próbki mieszane.
2. Jaki jest czas realizacji?
1-3 dni po otrzymaniu płatności za zwykłe towary, które zwykle przechowujemy w magazynie;
W przypadku dużej ilości otrzymasz wsparcie i szczegółowe informacje od swojego przedstawiciela handlowego HilinkTech.
3. Jaki jest sposób wysyłki i jak długi jest okres?
DHL, UPS, FedEx lub TNT zostaną podjęte zgodnie z twoją opcją.Przyjazd trwa zwykle 3-5 dni.
4. Jaka jest twoja gwarancja?
3-letnia gwarancja. Otrzymasz wsparcie techniczne, wymianę lub zwrot pieniędzy.
