Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HILINK |
| Orzecznictwo: | CE FCC Rohs |
| Numer modelu: | HL-SFP-1.25G-80KM |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 szt |
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie blistrowe 10szt/taca |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500/tydzień |
|
Szczegóły informacji |
|||
| Prędkość transmisji danych: | 1,25 g | Dystans: | 80 km |
|---|---|---|---|
| Złącze: | Podwójny LC | Długość fali: | 1550 nm |
| Gwarancja: | 3 lata | CEFCC: | Wsparcie |
| High Light: | Moduł nadawczo-odbiorczy LC SFP DOM,moduł nadawczo-odbiorczy SFP 1000BASE 80KM,moduł nadawczo-odbiorczy 1550nm 1.25G SFP |
||
opis produktu
1.25G 1000BASE 80KM 1550nm SMF 1.25G Moduł optyczny Moduł LC SFP DOM
Ogólny:
Transceivery SFP (Small Form Factor Pluggable) 1,25G 80KM są zgodne z umową Small Form Factor Pluggable Multi-Sourcing Agreement (MSA).Są jednocześnie zgodne z Gigabit Ethernet zgodnie ze specyfikacją IEEE STD 802.3 i 1x Fibre Channel zgodnie z definicją w FC-PI-2 Rev. 10.0. Są zgodne z dyrektywą RoHS i nie zawierają ołowiu.
Cechy:
Podwójne łącza danych do 1,25 Gb/s
SFP z możliwością podłączania podczas pracy
Nadajnik laserowy DFB 1550nm
Dwustronne złącze LC
Do 80 km na 9/125 µm SMF
Metalowa obudowa dla niższych EMI
Pojedynczy zasilacz +3,3 V
Niskie rozpraszanie mocy <700mW
Komercyjny zakres temperatur pracy: od 0°C do +70°C
Aplikacje:
Ethernet 1,25 Gb/s 1000Base-ZX
Fibre Channel 1,06 Gb/s
GIGAbIT etHmiRnieT SwItcOnSAND RtyTmiRS
FIByćRChaNniel SwItch INFRAulRuCTuRmi
Seria nadajników-odbiorników 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

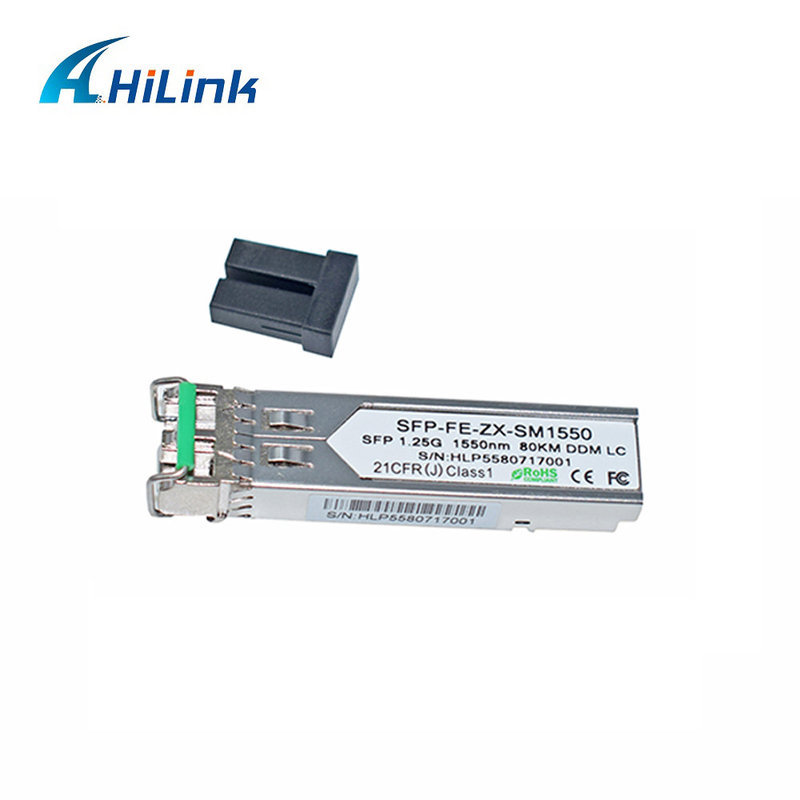

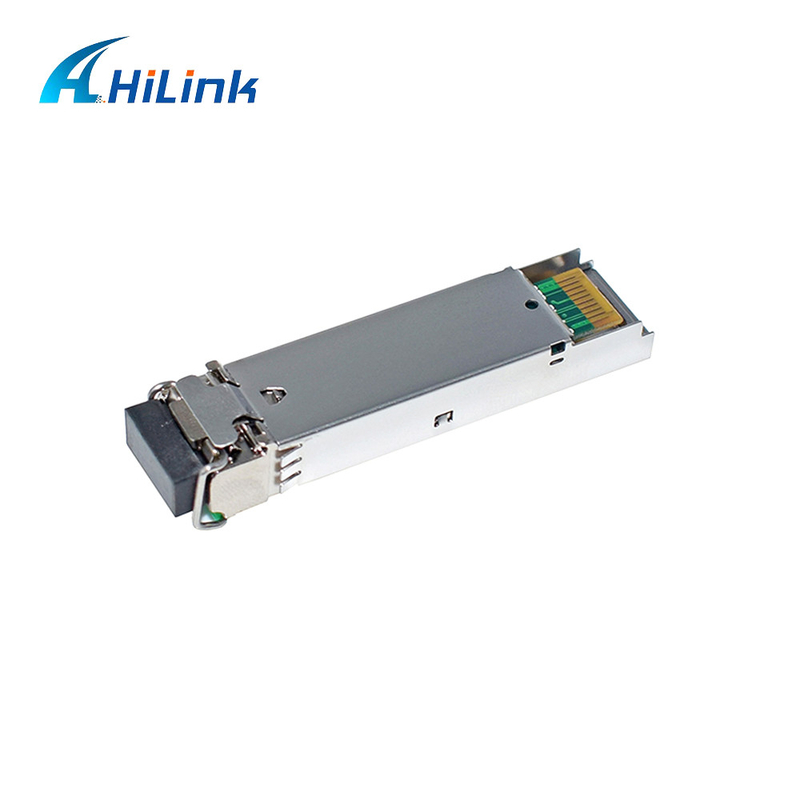

Zdjęcie produktu:
Charakterystyka optyczna (TOP=25°C, Vcc=3,3 V)Os
| Parametr | Symbol | min | Typ | Maks | Jednostka | Ref. |
| Napięcie zasilania | Vcc | 3.00 | 3,60 | V | ||
| Prąd zasilania | Icc | 180 | 300 | mama | ||
| Nadajnik | ||||||
| Wejściowa impedancja różnicowa | Rin | 100 | Ω | 2 | ||
| Pojedyncze zakończenie wprowadzania danych | Vin, str | 250 | 1200 | mV | ||
| Transmisja wyłączenia napięcia | VD | Vcc – 1.3 | Vcc | V | ||
| Transmisja Włącz napięcie | VEN | Vee | Vee+ 0,8 | V | ||
| Czas potwierdzenia wyłączenia transmisji | 10 | nas | ||||
| Odbiorca | ||||||
| Swing danych wyjściowych z jednym zakończeniem | Wout, s | 200 | 800 | mV | 3 | |
| Czas narastania wyjścia danych | tr | 175 | ps | 4 | ||
| Czas opadania danych wyjściowych | tf | 175 | ps | 4 | ||
| Usterka LOS | Błąd VLOS | Vcc – 0,5 | VccHOST | V | 5 | |
| LOS Normalny | Norma VLOS | Vee | Vee+0,5 | V | 5 |
Charakterystyka optyczna (TOP=25°C, Vcc=3,3 V)
Uwagi:
1. Bez kondensacji.
2. Sprzężony AC.
3. Do zakończenia różnicowego 100 omów.
4. 20 – 80 %
5. LOS to LVTTL.Logiczne 0 oznacza normalną pracę;logika 1 wskazuje, że nie wykryto sygnału.
6. Zmierzono przy sygnale wejściowym danych wolnym od DJ-ów.W rzeczywistej aplikacji wyjście DJ będzie sumą wejściowych DJ i ΔDJ.
Hilink specjalizuje się w szerokiej gamie transceiverów sfp.
> SFP, SFP+, XFP, CWDM, DWDM
>CWDM/DWDM Mux Demultiplekser
> Rozdzielacz PLC, konwerter mediów itp.
> Kabel światłowodowy (kabel 10g/40g aoc, dac i 40g/100g mpo)
