Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
HILINK
Orzecznictwo:
CE FCC Rohs
Numer modelu:
DWDM-SFP28XX-10/15

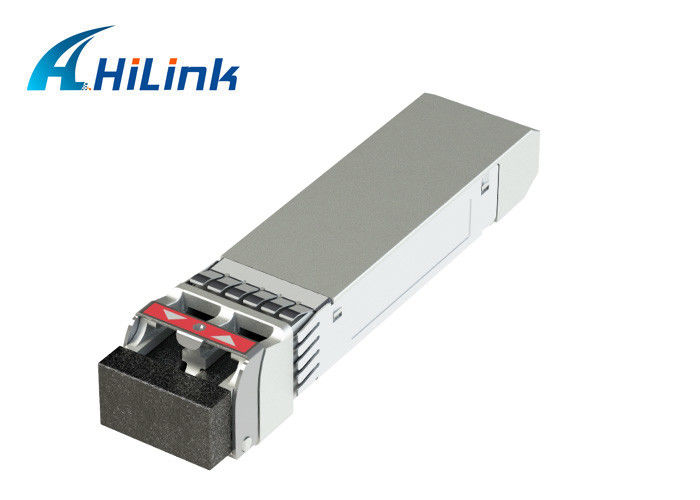

100GHZ C-Band 25G DWDM 10/15KM SFP28 DWDM LR Transceiver optyczny
HilinkSFP28transceiver jest przeznaczony do użytku w25-Łącza Gigabit Ethernet do15km przez światłowód jednomodowy.Moduł składa się zDLaser WDM EML, APD w wysoce zintegrowanym podzespole optycznym.Funkcje diagnostyki cyfrowej są dostępne przez złącze szeregowe 2-przewodowe interfejs, jak określono wSFF-8472.Ten moduł jest przeznaczony do światłowodu jednomodowego i działa przy nominalnej długości fali 100GHz ITU Grid, C Band DWDM.
Moduł SFP28 DWDM LR to dwukierunkowe urządzenie z nadajnikiem i odbiornikiem oraz interfejsem zarządzania sterowaniem (interfejs 2-przewodowy) w tym samym fizycznym opakowaniu.Interfejs 2-przewodowy służy do identyfikacji szeregowej, diagnostyki cyfrowej i funkcji sterowania modułem.
Cechy
Operacyjna szybkość transmisji danych do 25,78 Gb/s
Do 10km(SZPILKA)&15km(APD)odległość transmisji
DLaser WDM EML i odbiornik PIN/APD
Złącze dupleksowe LC
20-pinowe złącze wtykowe na gorąco
Niski pobór mocy
Komercyjne <2W
Przemysłowy <2,3 W
Pojedynczy zasilacz + 3,3 V ± 5%
Zgodny z SFF-8472
W pełni zgodny z RoHS
Temperatura pracy obudowy:Handlowy: od 0°C do +70°C Przemysłowe: -40°C do +85°C
Specyfikacje i parametry
| Pozycja nr d | DW-SFP28GX-10/15 | Nazwa dostawcy | Hilink |
| Typ formularza | SFP+ | Maksymalna szybkość transmisji danych | 25 Gb/s |
| Długość fali | 100GHz ITU | Maksymalna odległość kabla | 10KM/15KM |
| Interfejs | dupleks LC | Komponenty optyczne | EML DWDM |
| Rodzaj kabla | FNP | Wsparcie DOM | TAk |
| Komercyjny zakres temperatur | 0 do 70°C (32 do 158°F) | Kod zharmonizowany HTS | 8517706000 |
Charakterystyka optyczna
| Parametr | Symbol | Jednostka | Min | Typ | Maks. | Notatka |
| Nadajnik | ||||||
| Nominalna długość fali | λC | Nm | 1528,77~1563,05 | |||
| Odległość między falami środkowymi | GHz | 100 | ||||
| Tolerancja długości fali | Nm | -0,04 | 0,04 | |||
| Średnia moc wyjściowa | Pav | dBm | -3 | 6 | ||
| Szerokość widmowa (-20dB) | s | Nm | 1 | |||
| Wskaźnik wymierania | ER | dB | 6 | |||
| Współczynnik tłumienia trybu bocznego | SMSR | dB | 30 | |||
| Nadajnik i kara za rozproszenie | TDP | dB | 4 | |||
| Średnia moc uruchamiania nadajnika OFF | POFF | dBm | -30 | |||
| Względna intensywność hałasu | RIN | dB/Hz | -128 | |||
| Odbiorca (PIN/TIA) | ||||||
| Środkowa długość fali | λC | Nm | 1260 | 1620 | ||
| Czułość odbiornika (OMA) | ZDJĘCIE | dBm | -14,5 | 1 | ||
| Przeciążenie odbiornika (OMA) | Pmax | dBm | 2 | |||
| Optyczna strata powrotna | dB | -26 | ||||
| LOS Assert | LOSA | dBm | -30 | |||
| LOS Cofnięcie potwierdzenia LOS | ZAGUBIONY | dBm | -17 | |||
| Histereza LOS | dB | 0,5 | ||||
| Odbiornik (APD/TIA) | ||||||
| Środkowa długość fali | λC | Nm | 1260 | 1620 | ||
| Czułość odbiornika (OMA) | ZDJĘCIE | dBm | -19 | 1 | ||
| Przeciążenie odbiornika (OMA) | Pmax | dBm | -7 | |||
| Optyczna strata powrotna | dB | -26 | ||||
| LOS Assert | LOSA | dBm | -35 | |||
| LOS Cofnięcie potwierdzenia LOS | ZAGUBIONY | dBm | -24 | |||
| Histereza LOS | dB | 0,5 | ||||
Transceiver optyczny Hilink 100% kompatybilność:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
Aplikacje
Przykład rozwiązania DWDM
Szczegóły Zdjęcia
Zaleta Hilink
1. Hilink zakłada w 2007 roku, specjalizuje się w tej dziedzinie z około 10-letnim doświadczeniem.
2. "Kredyt to podstawa, jakość jest pierwsza", wszystkie nasze produkty są nowe, nigdy nie używamy używanych komponentów.
3. Nasze produkty są kompatybilne z Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
4. Na wszystkie nasze produkty udzielamy 3 letniej gwarancji od daty wysyłki.
5. Wszystkie nasze produkty przechodzą przez CE, ROHS, FCC.
6. Dostarczamy również rozwiązania optyczne DWDM CWDM WDM.
