Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
HILINK
Orzecznictwo:
CE FCC Rohs
Numer modelu:
DWDM-SFP28XX-15
Wideo
Hilink Nadajnik-odbiornik HL25G1xx-DXXx jest przeznaczony do usług o zasięgu 15 km (APD) od 24,33 Gb/s do 25,78 Gb/s DWDM D18~D61 o szybkim sprzęcie komunikacyjnym jednomodowym, w którym niezbędne są niskie koszty, niezwykła wydajność i niezawodność.Pobiera mało energii, działa w oparciu o zasilacz 3,3V DC i jest oferowany w przemysłowym zakresie temperatur.Są zgodne z SFP28 MSA, SFF-8431 i SFF-8432.
Zespół optyczny o niskim jitterze i niskiej bitowej stopie błędów zawiera nadajnik laserowy D18~D61 EML i odbiornik APD.Wykorzystuje wewnętrzny zegar i jednostki odzyskiwania danych (CDR) w łańcuchach nadajnika i odbiornika, aby zapewnić zgodność z niskim jitterem.Różnicowe interfejsy danych Tx i Rx sprzężone z prądem przemiennym są kompatybilne z CML.Urządzenie spełnia wymogi bezpieczeństwa laserowego klasy I.
Cechy
Zgodny z SFP28 MSA i CPRI/eCPRI
Szybkość transmisji danych do 25 Gb/s
Komercyjne <2W
Przemysłowy <2,3 W
Handlowy: od 0°C do +70°C
Przemysłowe: -40°C do +85°C
Detale
| Przedmiot nr. | DW-SFP28GX-15 | Nazwa dostawcy | Hilink |
| Typ formularza | SFP28 | Maksymalna szybkość transmisji danych | 10 Gb/s |
| Długość fali | DWDM | Maksymalna odległość kabla | 15KM |
| Interfejs | dupleks LC | Komponenty optyczne | EML DWDM |
| Rodzaj kabla | FNP | Wsparcie DOM | TAk |
| Moc nadajnika | -3~6dBm | czułość odbiornika | <-14,5 dBm |
| Komercyjny zakres temperatur | 0 do 70°C (32 do 158°F) | Kod zharmonizowany HTS | 8517706000 |
Charakterystyka optyczna
| Parametr | Symbol | Jednostka | Min | Typ | Maks. | Notatka |
| Nadajnik | ||||||
| Nominalna długość fali | λC | Nm | 1528,77~1563,05 | |||
| Odległość między falami środkowymi | GHz | 100 | ||||
| Tolerancja długości fali | Nm | -0,04 | 0,04 | |||
| Średnia moc wyjściowa | Pav | dBm | -3 | 6 | ||
| Szerokość widmowa (-20dB) | s | Nm | 1 | |||
| Wskaźnik wymierania | ER | dB | 6 | |||
| Współczynnik tłumienia trybu bocznego | SMSR | dB | 30 | |||
| Nadajnik i kara za rozproszenie | TDP | dB | 4 | |||
| Średnia moc uruchamiania nadajnika OFF | POFF | dBm | -30 | |||
| Względna intensywność hałasu | RIN | dB/Hz | -128 | |||
| Odbiorca (PIN/TIA) | ||||||
| Środkowa długość fali | λC | Nm | 1260 | 1620 | ||
| Czułość odbiornika (OMA) | ZDJĘCIE | dBm | -14,5 | 1 | ||
| Przeciążenie odbiornika (OMA) | Pmax | dBm | 2 | |||
| Optyczna strata powrotna | dB | -26 | ||||
| LOS Assert | LOSA | dBm | -30 | |||
| LOS Cofnięcie potwierdzenia LOS | ZAGUBIONY | dBm | -17 | |||
| Histereza LOS | dB | 0,5 | ||||
| Odbiornik (APD/TIA) | ||||||
| Środkowa długość fali | λC | Nm | 1260 | 1620 | ||
| Czułość odbiornika (OMA) | ZDJĘCIE | dBm | -19 | 1 | ||
| Przeciążenie odbiornika (OMA) | Pmax | dBm | -7 | |||
| Optyczna strata powrotna | dB | -26 | ||||
| LOS Assert | LOSA | dBm | -35 | |||
| LOS Cofnięcie potwierdzenia LOS | ZAGUBIONY | dBm | -24 | |||
| Histereza LOS | dB | 0,5 | ||||
Uwaga 1: Zmierzone przy 25.78125Gb/s, ER>=6dBm, PRBS 231-1 i BER lepsze lub równe 5E-5;
Transceiver optyczny Hilink 100% kompatybilność:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
Aplikacje
Opcja CPRI 10

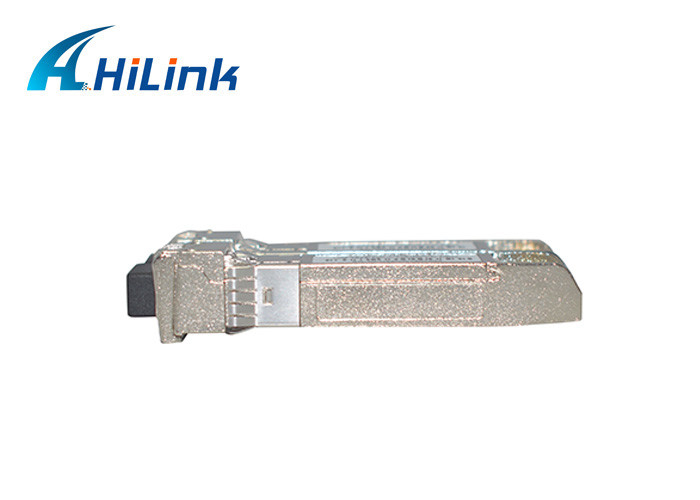

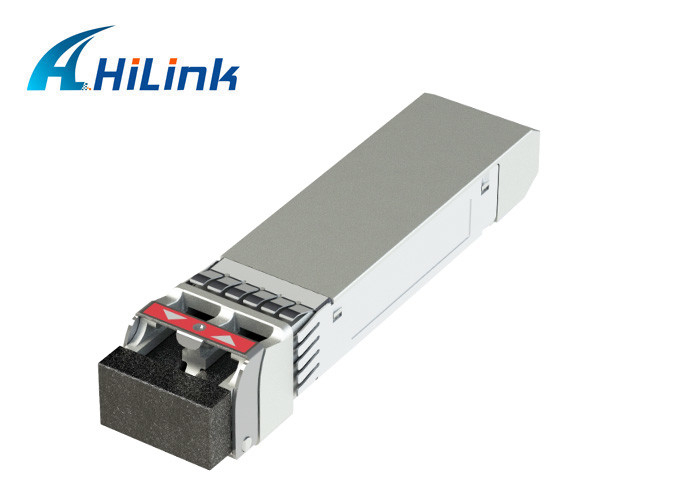

Szczegóły Zdjęcia
Zaleta Hilink
1. Hilink zakłada w 2007 roku, specjalizuje się w dziedzinie telekomunikacji optycznej z około 10-letnim doświadczeniem.
2. "Kredyt to podstawa, jakość jest pierwsza", wszystkie nasze produkty optyczne są nowe, nigdy nie używamy komponentów używanych.
3. Nasze optyczne moduły nadawczo-odbiorcze są kompatybilne z Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
4. Na wszystkie nasze urządzenia światłowodowe udzielamy 3 letniej gwarancji od daty wysyłki.
5. Wszystkie nasze produkty SFP i WDM przechodzą przez CE, ROHS, FCC.
6. Zapewniamy również DWDM CWDM WDM z rozwiązaniami sieci optycznej.
