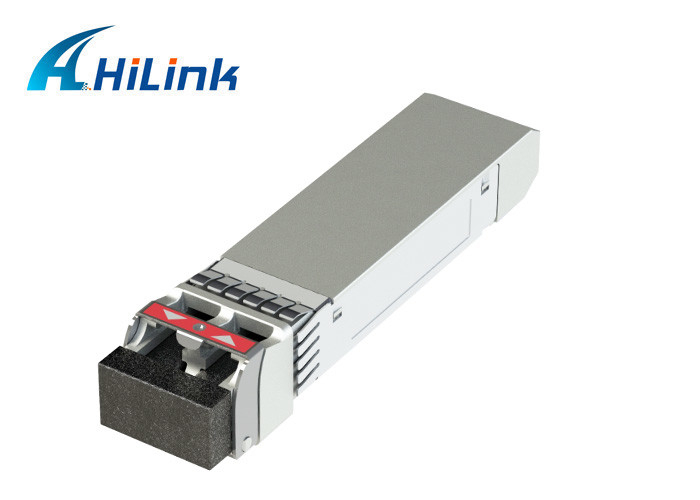

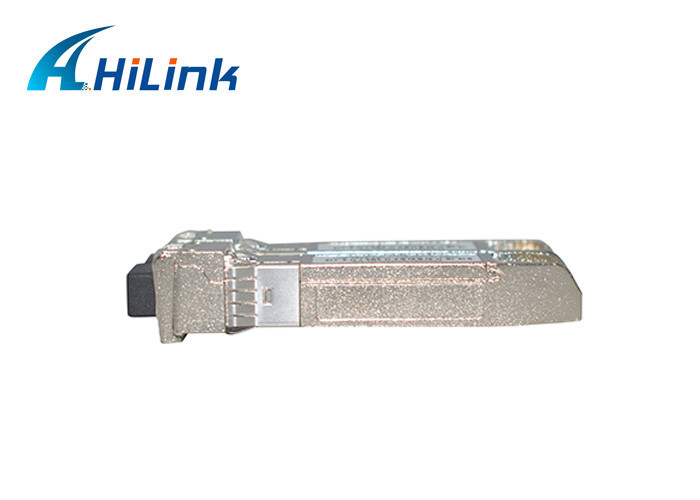

25G 100GHZ DWDM 10KM SFP28 EML + PIN CDR DDM Transceiver światłowodowy
Hilink HL25G1xx-DXXxTransceiver jest przeznaczony do usług o zasięgu 10 km (PIN) i 15 km (APD) od 24,33 Gb / s do 25,78 Gb / s DWDM D18 ~ D61 o szybkim sprzęcie komunikacyjnym jednomodowym, w którym niezbędne są niskie koszty, niezwykła wydajność i niezawodność.Pobiera mało energii, działa w oparciu o zasilacz 3,3V DC i jest oferowany w przemysłowym zakresie temperatur.Są zgodne z SFP28 MSA, SFF-8431 i SFF-8432.
Zespół optyczny o niskim jitterze i niskiej bitowej stopie błędów zawiera nadajnik laserowy D18~D61 EML i odbiornik PIN/APD.Wykorzystuje wewnętrzny zegar i jednostki odzyskiwania danych (CDR) w łańcuchach nadajnika i odbiornika, aby zapewnić zgodność z niskim jitterem.Różnicowe interfejsy danych Tx i Rx sprzężone z prądem przemiennym są kompatybilne z CML.Urządzenie spełnia wymogi bezpieczeństwa laserowego klasy I.
Cechy
- SFP28 z możliwością podłączania podczas pracy
- Pełny dupleks
- 20-pinowe złącze wtykowe na gorąco
- Laser DWDM EML i odbiornik PIN
-
Zgodny z SFP28 MSA i CPRI/eCPRI
-
Szybkość transmisji danych do 25 Gb/s
- Niski pobór mocy:Komercyjne <2W;Przemysłowy <2,3 W
- Pojedynczy zasilacz + 3,3 V ± 5%
- Zgodny z SFF-8472
- W pełni zgodny z RoHS
-
Handlowy: od 0°C do +70°C
-
Przemysłowe: -40°C do +85°C
Detale
| Przedmiot nr. |
DW-SFP28GX-10 |
Nazwa dostawcy |
Hilink |
| Typ formularza |
SFP28 |
Maksymalna szybkość transmisji danych |
10 Gb/s |
| Długość fali |
DWDM |
Maksymalna odległość kabla |
10KM |
| Interfejs |
dupleks LC |
Komponenty optyczne |
EML DWDM |
| Rodzaj kabla |
FNP |
Wsparcie DOM |
TAk |
| Moc nadajnika |
-3~6dBm |
czułość odbiornika |
<-14,5 dBm |
| Komercyjny zakres temperatur |
0 do 70°C (32 do 158°F) |
Kod zharmonizowany HTS |
8517706000 |
Charakterystyka optyczna
| Parametr |
Symbol |
Jednostka |
Min |
Typ |
Maks. |
Notatka |
| Nadajnik |
| Nominalna długość fali |
λC |
Nm |
1528,77~1563,05 |
|
| Odległość między falami środkowymi |
|
GHz |
100 |
|
| Tolerancja długości fali |
|
Nm |
-0,04 |
|
0,04 |
|
| Średnia moc wyjściowa |
Pav |
dBm |
-3 |
|
6 |
|
| Szerokość widmowa (-20dB) |
s |
Nm |
|
|
1 |
|
| Wskaźnik wymierania |
ER |
dB |
6 |
|
|
|
| Współczynnik tłumienia trybu bocznego |
SMSR |
dB |
30 |
|
|
|
| Nadajnik i kara za rozproszenie |
TDP |
dB |
|
|
4 |
|
| Średnia moc uruchamiania nadajnika OFF |
POFF |
dBm |
|
|
-30 |
|
| Względna intensywność hałasu |
RIN |
dB/Hz |
|
|
-128 |
|
| Odbiorca (PIN/TIA) |
| Środkowa długość fali |
λC |
Nm |
1260 |
|
1620 |
|
| Czułość odbiornika (OMA) |
ZDJĘCIE |
dBm |
|
|
-14,5 |
1 |
| Przeciążenie odbiornika (OMA) |
Pmax |
dBm |
2 |
|
|
|
| Optyczna strata powrotna |
|
dB |
|
|
-26 |
|
| LOS Assert |
LOSA |
dBm |
-30 |
|
|
|
| LOS Cofnięcie potwierdzenia LOS |
ZAGUBIONY |
dBm |
|
|
-17 |
|
| Histereza LOS |
|
dB |
0,5 |
|
|
|
| Odbiornik (APD/TIA) |
| Środkowa długość fali |
λC |
Nm |
1260 |
|
1620 |
|
| Czułość odbiornika (OMA) |
ZDJĘCIE |
dBm |
|
|
-19 |
1 |
| Przeciążenie odbiornika (OMA) |
Pmax |
dBm |
-7 |
|
|
|
| Optyczna strata powrotna |
|
dB |
|
|
-26 |
|
| LOS Assert |
LOSA |
dBm |
-35 |
|
|
|
| LOS Cofnięcie potwierdzenia LOS |
ZAGUBIONY |
dBm |
|
|
-24 |
|
| Histereza LOS |
|
dB |
0,5 |
|
|
|
Uwaga 1: Zmierzone przy 25.78125Gb/s, ER>=6dBm, PRBS 231-1 i BER lepsze lub równe 5E-5;
Transceiver optyczny Hilink 100% kompatybilność:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
Aplikacje
- Ethernet 25G
-
Opcja CPRI 10
- Fibre Channel 32GFC
Zaleta Hilink
1. Hilink zakłada w 2007 roku, specjalizuje się w dziedzinie telekomunikacji optycznej z około 10-letnim doświadczeniem.
2. "Kredyt to podstawa, jakość jest pierwsza", wszystkie nasze produkty są nowe, nigdy nie używamy używanych komponentów.
3. Nasze optyczne moduły nadawczo-odbiorcze są kompatybilne z Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Juniper, Ruijie, Zyxel itp.
4. Na wszystkie nasze urządzenia światłowodowe udzielamy 3 letniej gwarancji od daty wysyłki.
5. Wszystkie nasze produkty SFP i WDM przechodzą przez CE, ROHS, FCC.
6. Dostarczamy również rozwiązania optyczne DWDM CWDM WDM.
