Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
HILINK
Orzecznictwo:
CE FCC Rohs
Numer modelu:
HL-SFP-1.25G-160KM
1000BASE 1550nm 1.25G 160KM GLC-ZX-SM SFP moduł nadawczo-odbiorczy DOM Opatica
Ogólny:
Transceivery Small Form Factor Pluggable (SFP) o zasięgu 160 km są zgodne z umową Small Form Factor Pluggable Multi-Sourcing Agreement (MSA).Są jednocześnie zgodne z Gigabit Ethernet zgodnie ze specyfikacją IEEE STD 802.3 i 1x Fibre Channel zgodnie z definicją w FC-PI-2 Rev. 10.0. Są zgodne z dyrektywą RoHS i nie zawierają ołowiu.
Cechy:
Podwójne łącza danych do 1,25 Gb/s
Aplikacje:
Fibre Channel 1,06 Gb/s
Ethernet 1,25 Gb/s 1000Base-ZX
Żołnierz amerykańskiGAbIT etHmiRnieT SwItcOnSAND RtyTmiRS
FiByćRChaNniel SwItch INFRAulRuCTuRmi
Seria nadajników-odbiorników 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

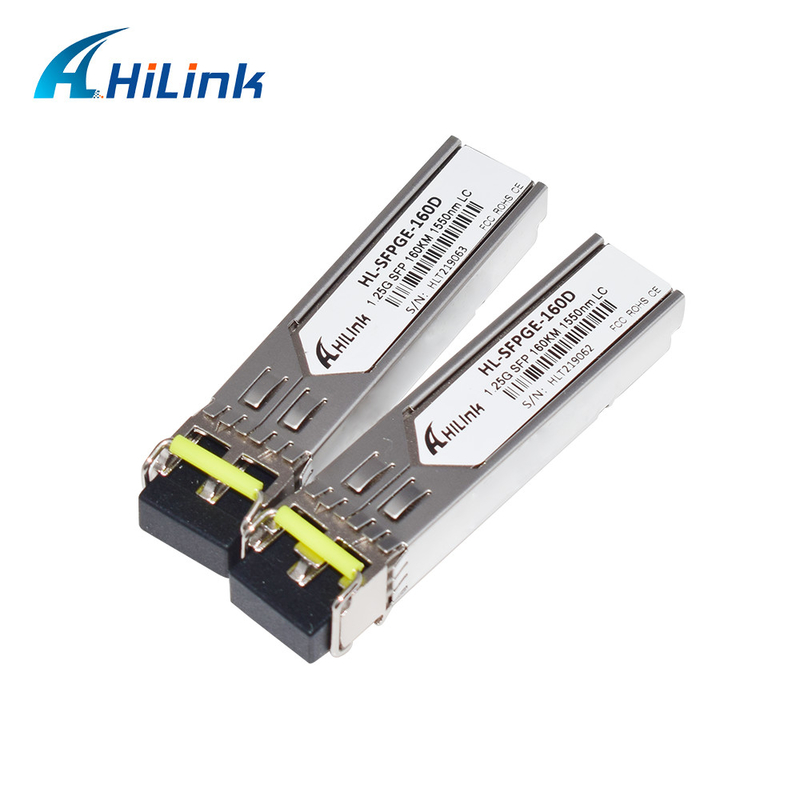

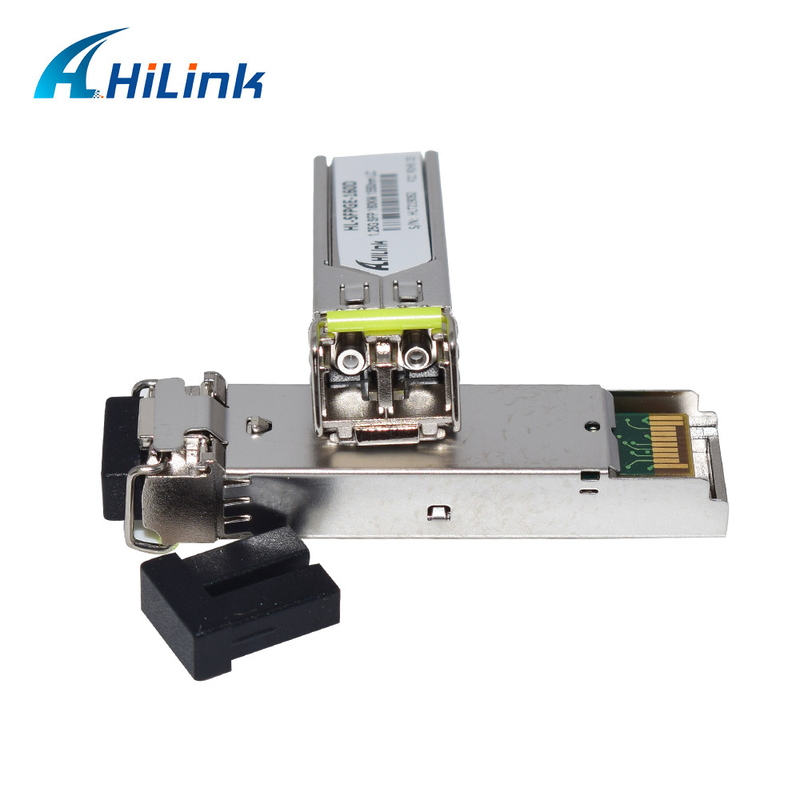

Zdjęcie produktu:
Charakterystyka optyczna (TOP=25°C, Vcc=3,3 V)Os
| Parametr | Symbol | min | Typ | Maks | Jednostka | Ref. |
| Napięcie zasilania | Vcc | 3.00 | 3,60 | V | ||
| Prąd zasilania | Icc | 300 | mama | |||
| Nadajnik | ||||||
| Wejściowa impedancja różnicowa | Rin | 100 | Ω | 2 | ||
| Pojedyncze zakończenie wprowadzania danych | Vin, str | 250 | 1200 | mV | ||
| Transmisja wyłączenia napięcia | VD | Vcc – 1.3 | Vcc | V | ||
| Transmisja Włącz napięcie | VEN | Vee | Vee+ 0,8 | V | ||
| Czas potwierdzenia wyłączenia transmisji | 10 | nas | ||||
| Odbiorca | ||||||
| Swing danych wyjściowych z jednym zakończeniem | Wout, s | 200 | 800 | mV | 3 | |
| Czas narastania wyjścia danych | tr | 175 | ps | 4 | ||
| Czas opadania danych wyjściowych | tf | 175 | ps | 4 | ||
| Usterka LOS | Błąd VLOS | Vcc – 0,5 | VccHOST | V | 5 | |
| LOS Normalny | Norma VLOS | Vee | Vee+0,5 | V | 5 |
Uwagi:
1. Bez kondensacji.
2. Sprzężony AC.
3. Do zakończenia różnicowego 100 omów.
4. 20 – 80 %
5. LOS to LVTTL.Logiczne 0 oznacza normalną pracę;logika 1 wskazuje, że nie wykryto sygnału.
6. Zmierzono przy sygnale wejściowym danych wolnym od DJ-ów.W rzeczywistej aplikacji wyjście DJ będzie sumą wejściowych DJ i ΔDJ.
