Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
HILINK
Orzecznictwo:
CE FCC Rohs
Numer modelu:
HL-GLC-ZX-SM-200
1000BASE 200KM GLC-ZX-SM-200 1.25G 1550nm 200KM SMF SFP Transceiver
Ogólnie:
Transceiver HILINK® 1.25G 1550nm 200km jest modułem o wysokiej wydajności i efektywności kosztowej, który posiada dupleks LC optyczny.Standardowe CML sprzężone z prądem przemiennym dla sygnałów dużych prędkości oraz sygnałów LVTTL do sterowania i monitorowaniaSekcja odbiornika wykorzystuje odbiornika APD, a nadajnik wykorzystuje laser DFB o długości 1550 nm, do 42dB budżetu łącza zapewniając ten moduł 1000Base Ethernet 200km aplikacji.
Charakterystyka:
Do 1,25 Gb/s łącza danych
Włącza się je na gorąco
Podwójny złącze LC
Do 200 km na SMF 9/125 μm
1550nm COOLED DFB nadajnik laserowy
Odbiornik APD
Jednorazowe źródło zasilania +3,3V
Interfejs monitorowania zgodny z SFF-8472
Maksymalna moc < 1,5 W
Zakres temperatury roboczej:0°C do 70°C,przemysł: -40°C do +85°C
Zgodne z RoHS i wolne od ołowiu
Zastosowanie:
Sieci metra/dostępu
1.25 Gb/s 1000Base-EZX Ethernet
1 × Kanał włóknisty
Pozostałe łącza optyczne
Seria nadajników 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1550nm LC 40KM |
| GLC-ZX-80 | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1550nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1550nm LC 200KM |
Gwarancja:
Obiecujemy, że wszystkie reklamowane nadajniki optyczne są zupełnie nowe z nowymi komponentami i częściami i absolutnie nigdy nie używają starych i odnowionych materiałów.Wszystkie nadajniki optyczne przeszły test funkcjonalny i test starzenia.Zapewniamy 3 lata gwarancji na wszystkie nadajniki optyczne od daty wysyłki.
Co dostarczamy:
Dostarczamy wszelkiego rodzaju kompatybilne moduły nadajników optycznych, w tym SFP, GBIC, SFP+, XENPAK, X2, XFP, BIDI, CWDM, DWDM i inne specjalne moduły nadajnika.

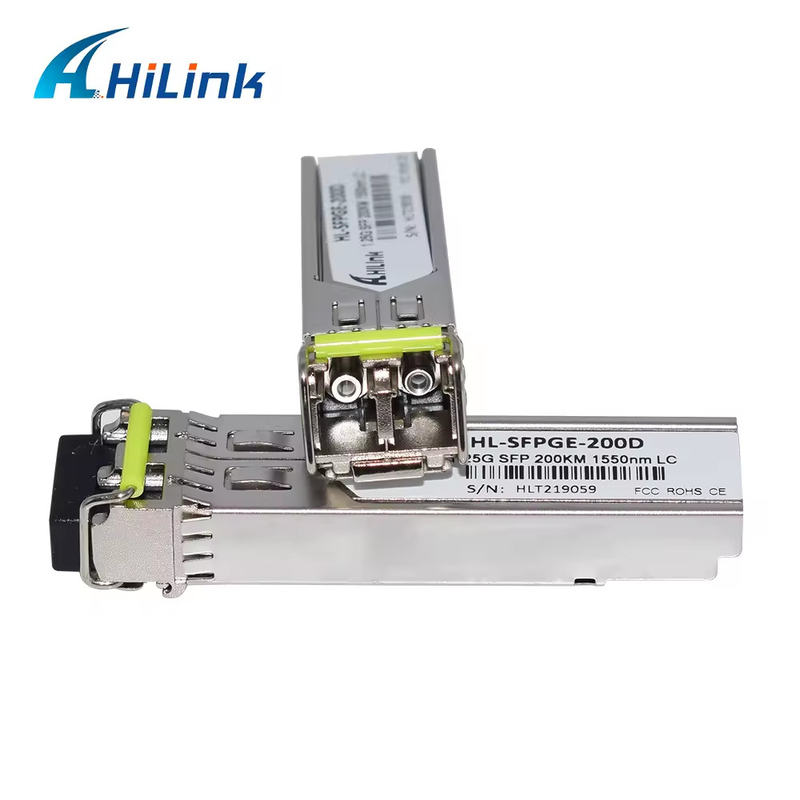

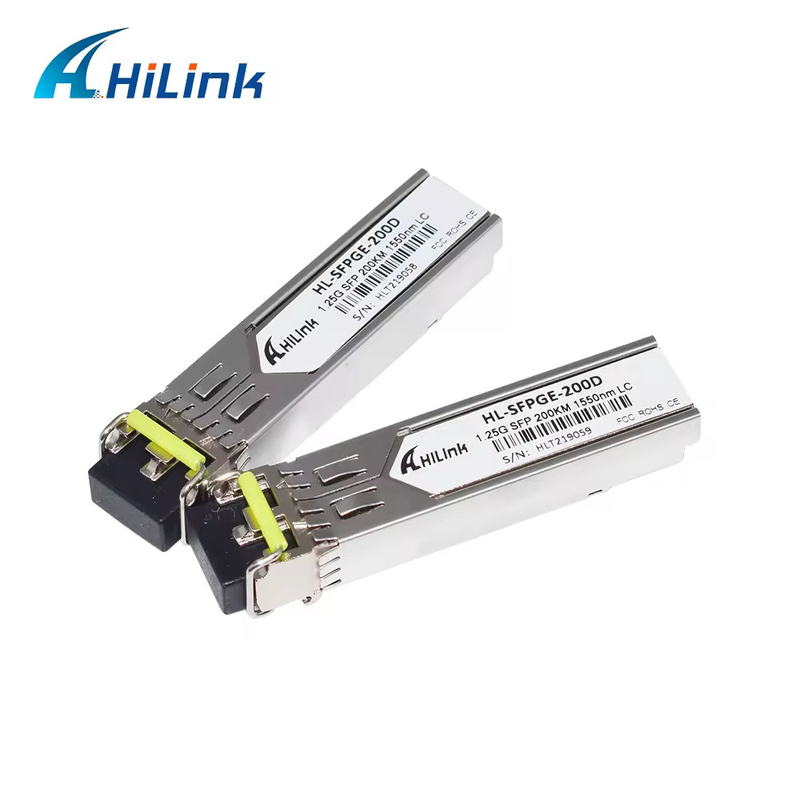

Pokaz obrazu produktu:
Charakterystyka optyczna (TOP=25°C, Vcc=3,3 Volt)
| Parametry | Symbol | Min.. | Typowe | Maksymalnie. | Jednostka | Uwaga: |
| Sekcja nadajnika: | ||||||
| Długość fali środkowej | λc | 1530 | 1550 | 1570 | nm | |
| Szerokość widma | σ | 1 | nm | |||
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||
| Moc wyjściowa optyczna | PWyjdźcie. | +3 | +7 | dBm | 1 | |
| Wskaźnik wyginięcia | Wylotowe | 9 | dB | |||
| Czas wzrostu/spadku optycznego | tr/ tf | 260 | ps | 2 | ||
| Względna intensywność hałasu | RIN | -120 | dB/Hz | |||
| Maska do oczu | Zgodne z normą IEEE802.3 z (bezpieczeństwo laserowe klasy 1) | |||||
| Sekcja odbiornika: | ||||||
| Długość fali wejścia optycznego | λc | 1270 | 1610 | nm | ||
| Przesyłka odbiornika | PO | -7 | dBm | 4 | ||
| Wrażliwość na RX | Sen | - 37 | dBm | 4 | ||
| RX_LOS Twierdzenie | LosyA | -46 | dBm | |||
| RX_LOS De-asert | LosyD | -39 | dBm | |||
| Hysteresa RX_LOS | LosyH | 0.5 | dB | |||
| Ogólne specyfikacje: | ||||||
| Wskaźnik danych | BR | 1.25 | Gb/s | |||
| Poziom błędu bitów | BER | 10-12 | ||||
| Maksymalna obsługiwana długość połączenia na 9/125μm SMF@1.25Gb/s | LMax. | 200 | km | |||
| Całkowity budżet systemu | LB | 40 | dB | |||
Uwaga:
1Moc optyczna jest uruchamiana w SMF.
2. 20-80%.
3Pomiary drgania wykonane za pomocą preparatu Agilent OMNIBERT 718 zgodnie z GR-253.
4. mierzone za pomocą PRBS 27-1w 10-12BER
.
Specyfikacja mechanicznaWnioski:
Częste pytania:
P: Czy sprzedajecie używane produkty?
A:Nie. Wszystkie nasze produktycałkiem nowyNigdy nie używamy części z drugiej ręki..
P: Jakie warunki płatności akceptujecie?
A:T/T, Paypal, Western Unionsą dopuszczalne.
P: Jakie oferujecie sposoby wysyłki?
A:Nasze zwykłe sposoby wysyłki to:DHL,FedEX,TNT,UPS,EMS itp.To zajmie 3-7 dni.
P: Czy pańskie produkty są objęte gwarancją?
A:Tak, zapewniamy3 lata gwarancjidla wszystkich naszych produktów od daty wysyłki.
P: Jak złożyć zamówienie?
A:1>Szczegóły zamówienia potwierdzone.,pProszę podać model i ilość.Potrzebujesz.
2>Faktura proforma potwierdzona, zamówienie zostanie załatwione po otrzymaniu płatności.
3>Potwierdzenie i wysyłka towarów, a następnie numer śledzenia zostanie wysłany do Ciebie.
4>Pomożemy.śledź swoje towarydopóki nie odzyskasz ich bezpiecznie.
Ponieważ mamy różnego rodzaju produkty, jeśli nie możesz znaleźć odpowiedniego elementu, którego potrzebujesz. Proszę wysłać nam zapytanie.
