10GBASE SFP Transceiver 60KM BIDI SFP+ SMF 1270nm/1330nm DOM LC Optical Module
Ogólne
W sprawieHL-SFP10G-UD-60Moduł odbiornikowy pojedynczego trybu jest małym modułem podłączalnym dla optycznych łączności danych typu dupleks, takich jak 10GBASE-LR/LW zdefiniowane przez IEEE 802.3ae. z złączem SFP+ o połączeniu 20 pinów, umożliwiającym możliwość podłączenia włącza na gorąco.
W sprawieHL-SFP10G-UD-60Moduł jest zaprojektowany do światła jednowarunkowego i działa przy nominalnej długość fali 1270 nm;CBP-32192-L6Cmoduł jest zaprojektowany do światła jednowarunkowego i Odcinek nadajnika wykorzystuje wielokrotną studnię kwantową. DFB, która jest zgodna z klasą 1 lasera zgodnie z Międzynarodową normą bezpieczeństwa IEC-60825.
Sekcja odbiornika wykorzystuje zintegrowany detektor InGaAs preamplifier (IDP) zamontowany w optycznym nagłówek i ograniczający powiększacz IC.
Cechy
Simplex LC Connector Bi-Directional SFP+ Optical Transceiver
Zgodne z SFF-8431, SFF-8432 i IEE802.3ae
Do 60 km na SMF 9/125um
Dwa rodzaje:
A:1270nm DFB nadajnik laserowy,1330nm odbiornik
B:1330nm DFB nadajnik laserowy, 1270nm odbiornik
Diagnostyka cyfrowa zgodna z SFF-8472
Temperatura obudowy operacyjnej 0oC ~ +70oC
RoHS6 zgodny (bez ołowiu)
Zastosowanie
10GBASE-LR przy 10,3125Gbps
10GBASE-LW przy 9,953Gbps
Pozostałe łącza optyczne
BIDI ((WDM) nadajniki SFP
| 10G SFP BiDi |
SFP+ BiDi 1270 20 km |
SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 40km |
SFP+ BiDi 40km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 40km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 60km |
SFP+ BiDi 60km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 60km |
SFP+ BiDi 60km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1490 80km |
SFP+ BiDi 80km Tx1490nm/Rx1550nm LC |
| SFP+ BiDi 1550 80km |
SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

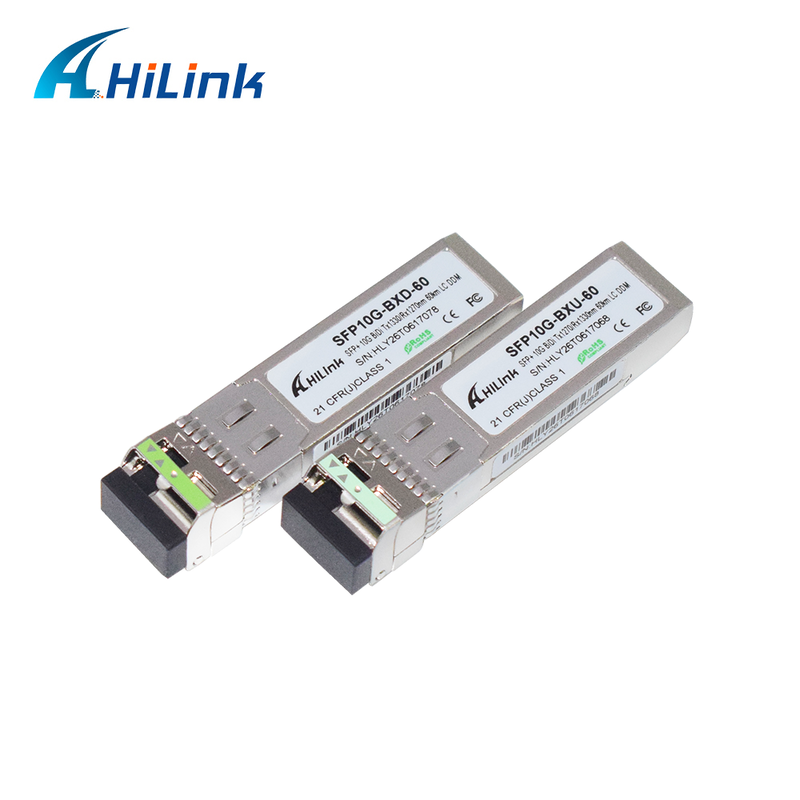

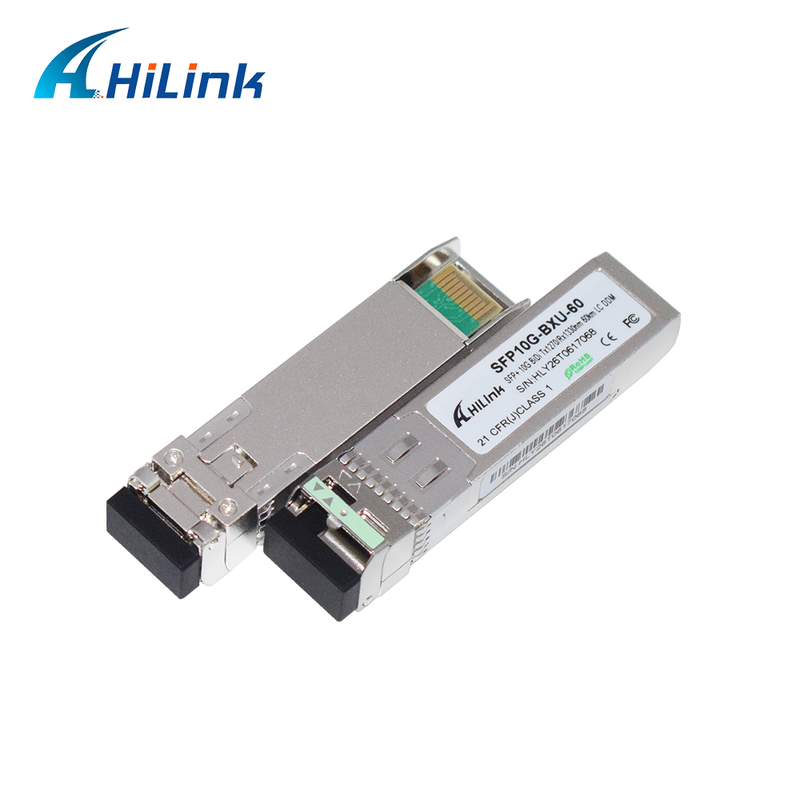

Obraz produktu
OCharakterystyka chemiczna(TOP ((C)= od 0 do 70°C, TOP ((I)=-40do80°C, VCC= 3,13 do 3,47 V)
|
Parametry
|
Symbol
|
Min.
|
Typowe
|
Maksymalnie
|
Jednostka
|
Sędzia.
|
|
Przekaźnik
|
|
Optyczna długość fali
|
λC
|
1260
|
1270
|
1280
|
nm
|
|
|
Poziom tłumienia w trybie bocznym
|
SMSR
|
30
|
|
|
dB
|
|
|
Szerokość widma ((-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Średnia moc wyjściowa
|
POpuszczenie
|
+ 1
|
|
+5
|
dBm
|
1,2
|
|
Wskaźnik wyginięcia
|
Wylotowe
|
3.5
|
|
|
dB
|
|
|
Maska do oczu
|
|
Zgodne z normą IEEE 802.3
|
|
Odbiornik
|
|
Średnia moc odbiornika
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Przesyłka odbiornika
|
PMax.
|
|
|
+0.5
|
dBm
|
|
|
Długość fali środkowej
|
λC
|
1320
|
|
1340
|
nm
|
|
|
Kwota ekspozycji
|
LosyD
|
|
|
-22
|
dBm
|
|
|
Wpływ z tytułu strat
|
LosyA
|
-35
|
|
|
dBm
|
|
|
LOS histereza
|
|
0.5
|
|
|
dB
|
|
|
Parametry
|
Symbol
|
Min.
|
Typowe
|
Maksymalnie
|
Jednostka
|
Sędzia.
|
|
Przekaźnik
|
|
Optyczna długość fali
|
λC
|
1320
|
1330
|
1340
|
nm
|
|
|
Poziom tłumienia w trybie bocznym
|
SMSR
|
30
|
|
|
dB
|
|
|
Szerokość widma ((-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Średnia moc wyjściowa
|
POpuszczenie
|
+ 1
|
|
+5
|
dBm
|
1,2
|
|
Wskaźnik wyginięcia
|
Wylotowe
|
3.5
|
|
|
dB
|
|
|
Maska do oczu
|
|
Zgodne z normą IEEE 802.3
|
|
Odbiornik
|
|
Średnia moc odbiornika
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Przesyłka odbiornika
|
PMax.
|
|
|
+0.5
|
dBm
|
|
|
Długość fali środkowej
|
λC
|
1260
|
|
1270
|
nm
|
|
|
Kwota ekspozycji
|
LosyD
|
|
|
-22
|
dBm
|
|
|
Wpływ z tytułu strat
|
LosyA
|
-35
|
|
|
dBm
|
|
|
LOS histereza
|
|
0.5
|
|
|
dB
|
|
Uwaga:
1Wyjście jest połączone z 9/125um SMF.
2Średnia moc odbiornika (Min) jest informacyjna, a nie głównym wskaźnikiem siły sygnału.
3. mierzone za pomocą PRBS231-1wzór badania @10.3125Gbps, BER10-12
Wymiary opakowania
Zgodność
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel itp.
