Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
Hilink
Orzecznictwo:
CE Rohs
Numer modelu:
40G QSFP LR4 10KM
Wideo

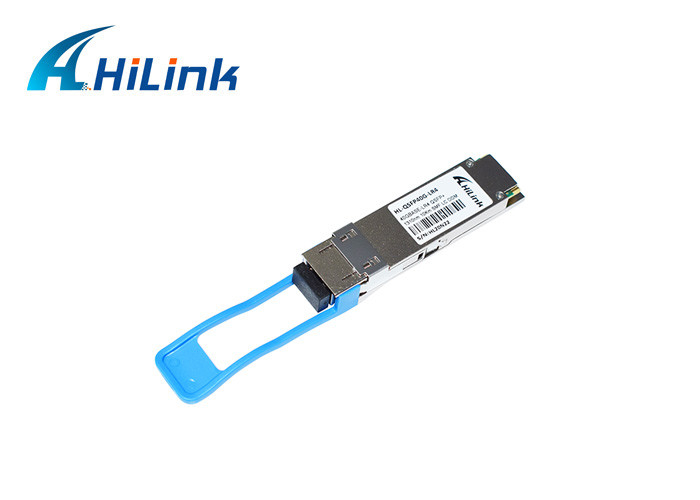

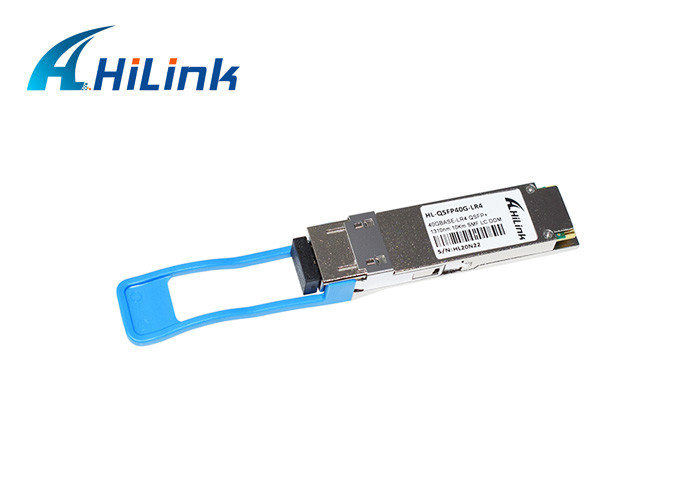

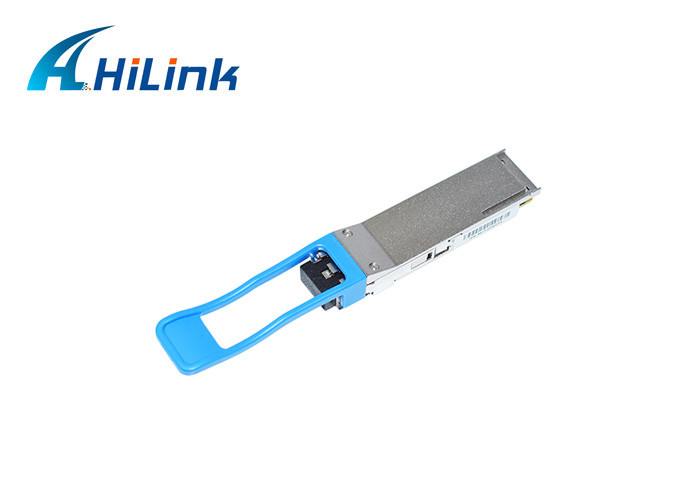

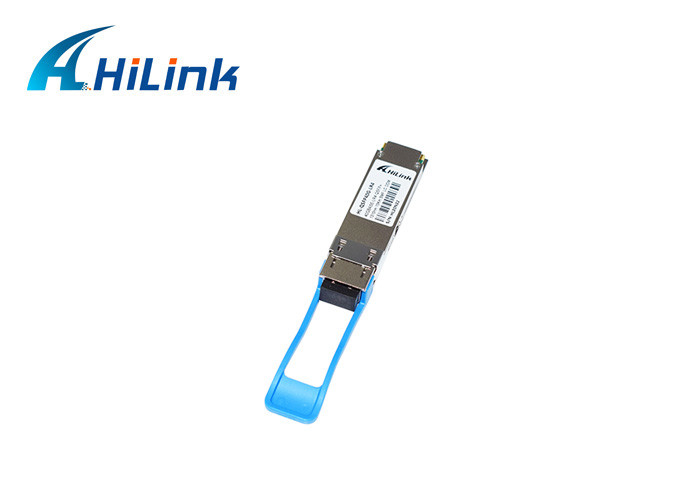

Moduł światłowodowy QSFP+, 40GBASE-LR4, SMF, 1270 ~ 1330,10KM LC
Ten produkt to moduł nadawczo-odbiorczy przeznaczony do komunikacji optycznej 2m-10km
Aplikacje.Konstrukcja jest zgodna z 40GBASE-LR4 standardu IEEE P802.3ba.Moduł konwertuje 4 kanały wejściowe (ch) danych elektrycznych 10Gb/s na 4 sygnały optyczne CWDM i multipleksuje je w jeden kanał dla transmisji optycznej 40Gb/s.I odwrotnie, po stronie odbiornika moduł demultipleksuje optycznie wejście 40Gb/s na 4
CWDM kanałów sygnałów i konwertuje je na 4-kanałowe wyjściowe dane elektryczne.
Centralne długości fal 4 kanałów CWDM to 1271, 1291, 1311 i 1331 nm jako
elementy siatki długości fal CWDM zdefiniowanej w ITU-T G.694.2.Zawiera złącze dupleksowe LC dla interfejsu optycznego i 38-stykowe złącze dla interfejsu elektrycznego.Aby zminimalizować dyspersję optyczną w systemie dalekiego zasięgu, w tym module należy zastosować światłowód jednomodowy (SMF).
Produkt został zaprojektowany z zachowaniem współczynnika kształtu, połączenia optycznego/elektrycznego i cyfrowego
interfejs diagnostyczny zgodny z umową QSFP+ Multi-Source Agreement (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.
Charakterystyka optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Przypisanie długości fali | L0 | 1264,5 | 1271 | 1277,5 | Nm | ||
| L1 | 1284,5 | 1291 | 1297,5 | Nm | |||
| L2 | 1304,5 | 1311 | 1317,5 | Nm | |||
| L3 | 1324,5 | 1331 | 1337,5 | Nm | |||
| Nadajnik | |||||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Całkowita średnia moc startowa | PT | 8,3 | dBm | ||||
| Średnia moc startowa, każda linia | PAVG | -4 | 2,3 | dBm | |||
| Amplituda modulacji optycznej (OMA), każda linia | POMA | -4 | 3,5 | dBm | 1 | ||
| Różnica w mocy startowej pomiędzy dowolnymi dwoma pasami (OMA) | Ptx, różnica | 6,5 | dB | ||||
| Siła startowa w OMA minus kara za nadajnik i kara za rozproszenie (TDP), na każdym pasie | -4,8 | dBm | |||||
| TDP, każdy pas | TDP | 2,6 | dB | ||||
| Wskaźnik wymierania | ER | 3,5 | dB | ||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | Odbicie 12dB | |||
| Optyczna tolerancja strat powrotnych | TOL | 20 | dB | ||||
| Odbicie nadajnika | RT | -12 | dB | ||||
| Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Nadajnik średniego startu wyłączającego zasilanie, każda linia | Poff | -30 | dBm | ||||
| Odbiorca | |||||||
| Próg obrażeń, każda linia | THd | 3,3 | dBm | 2 | |||
| Całkowita średnia moc odbioru | 8,3 | dBm | |||||
| Średnia moc odbioru, każda linia | -13,7 | 2,3 | dBm | ||||
| Odbicie odbiornika | RR | -26 | dB | ||||
| Czułość odbiornika (OMA), każda linia | SEN | -11,5 | dBm | ||||
| Stresowana czułość odbiornika (OMA), każda linia | -9,6 | dBm | 3 | ||||
| Różnica w mocy odbioru między dowolnymi dwoma liniami (OMA) | Prx,różnica | 7,5 | dB | ||||
| Potwierdzenie LOS | LOSA | -28 | dBm | ||||
| LOS Desert | ZAGUBIONY | -15 | dBm | ||||
| Histereza LOS | LOSZ | 0,5 | dB | ||||
| Odbiornik Elektryczna 3 dB górna częstotliwość odcięcia, każda linia | FC | 12,3 | GHz | ||||
| Warunki testu czułości odbiornika naprężeń (Uwaga 5) | |||||||
| Pionowa kara za zamknięcie oczu, każda linia | 1,9 | dB | |||||
| Stressed Eye J2 Jitter, każda linia | 0,3 | interfejs użytkownika | |||||
| Stressed Eye J9 Jitter, każda linia | 0,47 | interfejs użytkownika | |||||
Uwagi:
1. Nawet jeśli TDP < 0,8 dB, minimalna wartość OMA musi przekraczać podaną tutaj minimalną wartość.
2. Odbiornik musi być w stanie tolerować, bez uszkodzeń, ciągłą ekspozycję na modulowany optyczny sygnał wejściowy o tym poziomie mocy na jednej linii.Odbiornik nie musi działać poprawnie przy tej mocy wejściowej.
3. Mierzone sygnałem testu zgodności na wejściu odbiornika dla BER = 1x10-12.
4. Kara za zamknięcie oka w pionie i drganie w obciążeniu oka są warunkami testowymi do pomiaru czułości odbiornika w obciążeniu.Nie są to cechy odbiornika.
Cechy:
Zgodny ze standardem 40G Ethernet IEEE802.3ba i 40GBASE-LR4
Zgodność z QSFP+ MSA
Zgodny z szybkościami transmisji danych QDR/DDR Infiniband
Szybkość transmisji danych do 11,2 Gb/s na długość fali
4 tory CWDM projekt MUX/DEMUX
Transmisja do 10 km na włóknie jednomodowym (SMF)
Temperatura obudowy: 0 do 70 ℃
Maksymalny pobór mocy 2,5W
Złącze dupleksowe LC
Zgodny z RoHS
Połączenia telekomunikacyjne 40G po stronie klienta
